Цокольный ввод (выход газопровода из земли)

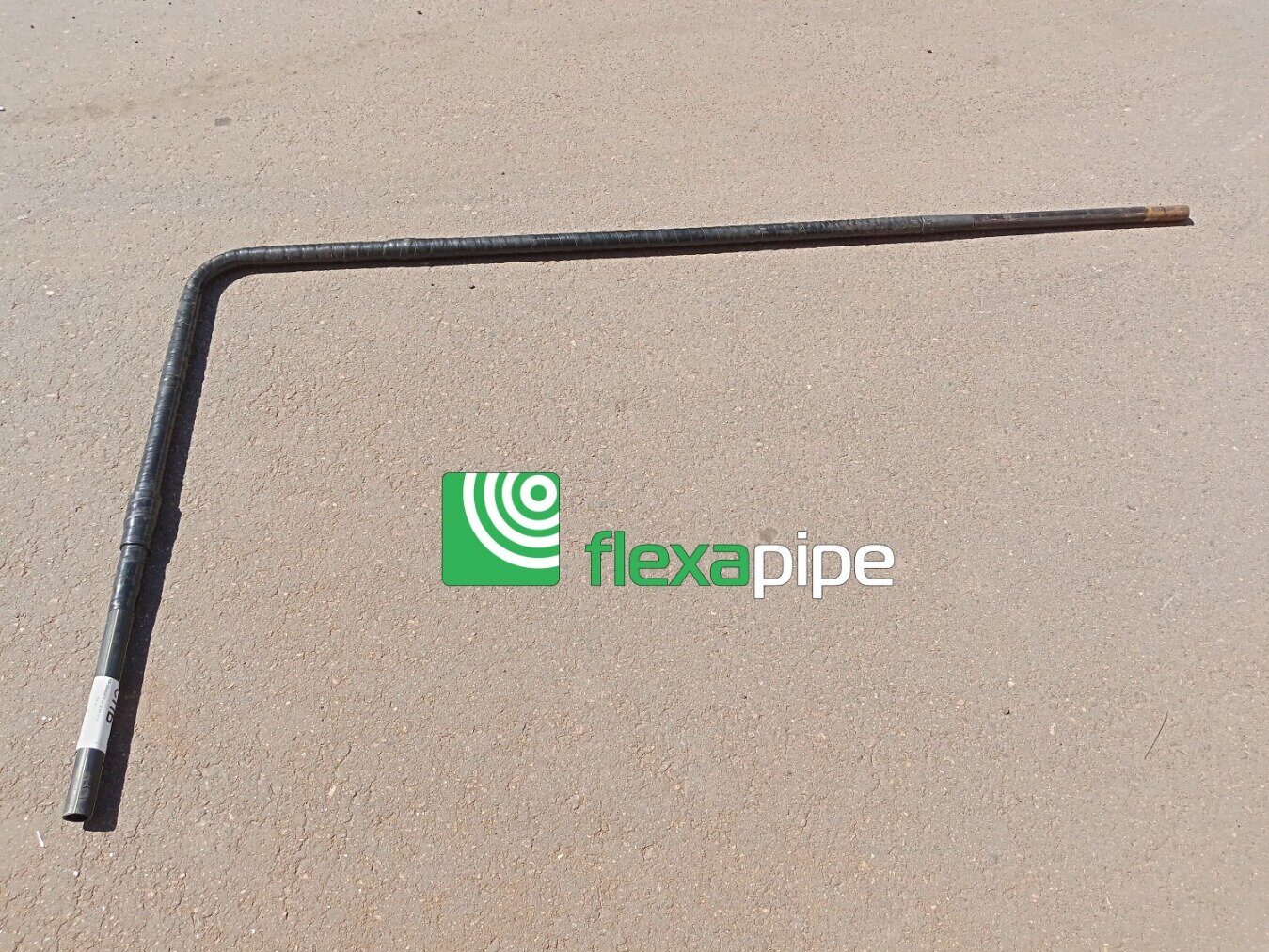

Газовый цокольный ввод (Г образный) это цельное соединение между трубами, обеспечивающее формирование перехода подземного газопровода в надземную часть возле дома, помещения.
Стальная часть «Г-образного» цокольного ввода (ЦВПС-Г) произведена из стальных прямошовных или бесшовных труб. Изоляция стальной части выполнена полимерными лентами. Полиэтиленовая часть цокольного ввода tsokolnyi_vvodгазопровода произведена из полиэтиленовых труб ПЭ 100 SDR 11 (газовые). Цокольные вводы диаметрами 32х25мм, 40х32мм, 63х57мм не имеют сварных стыков. Прочие диаметры цокольных вводов изготавливаются через стальной отвод.

Неразъемное соединение Г-образного ввода расположено в горизонтальной его части, что не дает промерзать полиэтиленовой части изделия и позволяет устанавливать ЦВПС-Г в погодных условиях, с температурой воздуха ниже 20 градусов.

Цокольные вводы монтируют в местах выхода газопровода из земли у жилых домов, а также у ГРП и УГШ и должны быть укомплектованы футлярами для предотвращения механических воздействий.

Цокольные вводы используют для транспортировки природного газа низкого, среднего и высокого давления.

Технические характеристики
Наименование Размер

Вес (кг),

без футляра

Цокольный ввод «Г-образный» 32х25 ПЭ 100 SDR11 (сталь ГОСТ 3262)  2м х 1м 7,00
Цокольный ввод «Г-образный» 32х25 ПЭ 100 SDR11 (сталь ГОСТ 3262)  2м х 1,5м 8,30
Цокольный ввод «Г-образный» 32х25 ПЭ 100 SDR11 (сталь ГОСТ 3262)  2м х 2м 9,68
Цокольный ввод «Г-образный» 32х32 ПЭ 100 SDR11 (сталь ГОСТ 8732)  2м х 1м 6,38
Цокольный ввод «Г-образный» 32х32 ПЭ 100 SDR11 (сталь ГОСТ 8732)  2м х 1,5м 7,55
Цокольный ввод «Г-образный» 32х32 ПЭ 100 SDR11 (сталь ГОСТ 8732)  2м х 2м 8,81
Цокольный ввод «Г-образный» 40х32 ПЭ 100 SDR11 (сталь ГОСТ 3262)  2м х 1м 8,55
Цокольный ввод «Г-образный» 40х32 ПЭ 100 SDR11 (сталь ГОСТ 3262)  2м х 1,5м 10,20
Цокольный ввод «Г-образный» 40х32 ПЭ 100 SDR11 (сталь ГОСТ 3262)  2м х 2м 11,14
Цокольный ввод «Г-образный» 63х57 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1м 13,00
Цокольный ввод «Г-образный» 63х57 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1,5м 15,00
Цокольный ввод «Г-образный» 63х57 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 2м 18,10
Цокольный ввод «Г-образный» 90х89 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1м 18,40
Цокольный ввод «Г-образный» 90х89 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1,5м 22,00
Цокольный ввод «Г-образный» 90х89 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 2м 26,00
Цокольный ввод «Г-образный» 110х108 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1м 25,60
Цокольный ввод «Г-образный» 110х108 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1,5м 31,00
Цокольный ввод «Г-образный» 110х108 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 2м 36,00
Цокольный ввод «Г-образный» 160х159 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1м 48,00
Цокольный ввод «Г-образный» 160х159 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1,5м 57,00
Цокольный ввод «Г-образный» 160х159 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 2м 66,50
Цокольный ввод «Г-образный» 225х219 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1м 90,00
Цокольный ввод «Г-образный» 225х219 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 1,5м 100,00
Цокольный ввод «Г-образный» 225х219 ПЭ 100 SDR11 (сталь ГОСТ 10705) 2м х 2м 115,00
